产品描述
技术参数
| YATONG 五轴数控刀具磨床具体技术参数 | |
| 加工能力 | |
| 最大加工工件刃长 | 220mm |
| 最大加工工件重量 | 5kg |

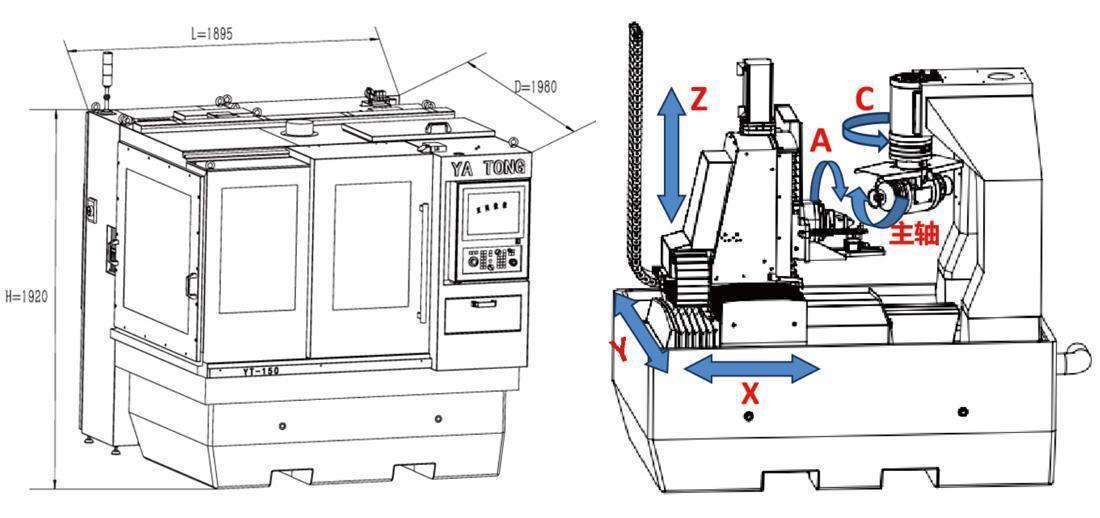

| 控制轴 | 5(X,Y,Z直线轴 +A,C回转轴) |
| X轴(工件轴向) | |
| 最大工作行程 | 435mm |
| 快速定位速度 | 25m/min |
| 驱动方式 | 滚珠丝杆 |
| 丝杆规格 | 25mm |
| 导轨方式 | 线性导轨 |
| Y轴(工件径向) | |
| 最大工作行程 | 457mm |
| 快速定位速度 | 25m/min |
| 驱动方式 | 滚珠丝杆 |
| 丝杆规格 | 25mm |
| 导轨方式 | 线性导轨 |
| 平衡重量设计 | |
| Z轴(工件径向) | |
| 最大工作行程 | 210mm |
| 快速定位速度 | 15m/min |
| 驱动方式 | 滚珠丝杆 |
| 丝杆规格 | 25mm |
| 导轨方式 | 线性导轨 |
| A轴(工件回转轴) | |
| 最大回转角度 | 无限 |
| 最大回转速度 | 1500r/min |
| 驱动方式 | 电机直驱 |
| C轴(砂轮回转轴) | |
| 最大回转角度 | 0°~320° |
| 最大回转速度 | 1500r/min |
| 驱动方式 | 电机直驱 |
| 精度(按照GB/T17421.2) | |
| 定位精度 | 0.002mm |
| 重复定位精度 | 0.002mm |
| 光栅尺 | 无 |
| 光栅尺分辨率 | 0.0001mm |
| 砂轮主轴 | HSK-40F/50E |
| 主轴端数 | 2 |
| 主轴驱动方式 | 直驱 |
| 主轴转速度 | 8000r/min |
| 最大砂轮线速度 | 30m/s |
| 自动换砂轮装置 | 无 |
 |
 |
 |

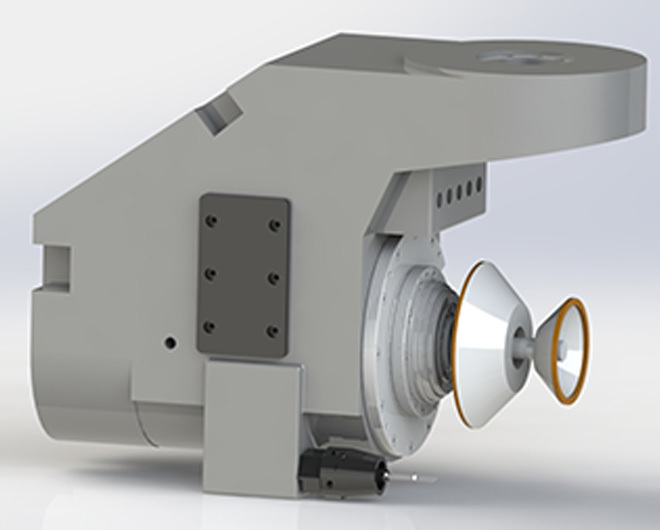

| YT150 (单向磨头8.2KW) | YT200(双向磨头8.2KW) | YT300(双向磨头14KW) |
 |

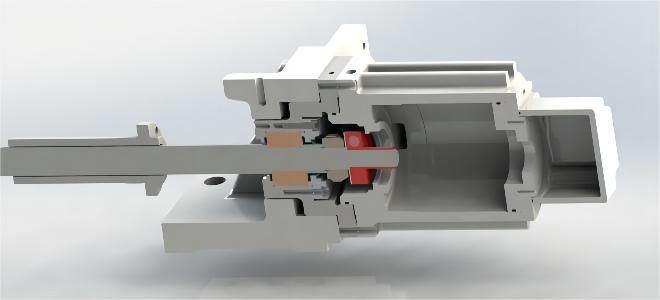

采用瑞士进口液压结合子和定制伺服驱动电机，减少电机输出损失，提高控制精度 |
| 配备高精度W20或W25高精度刀柄和托架 |  |

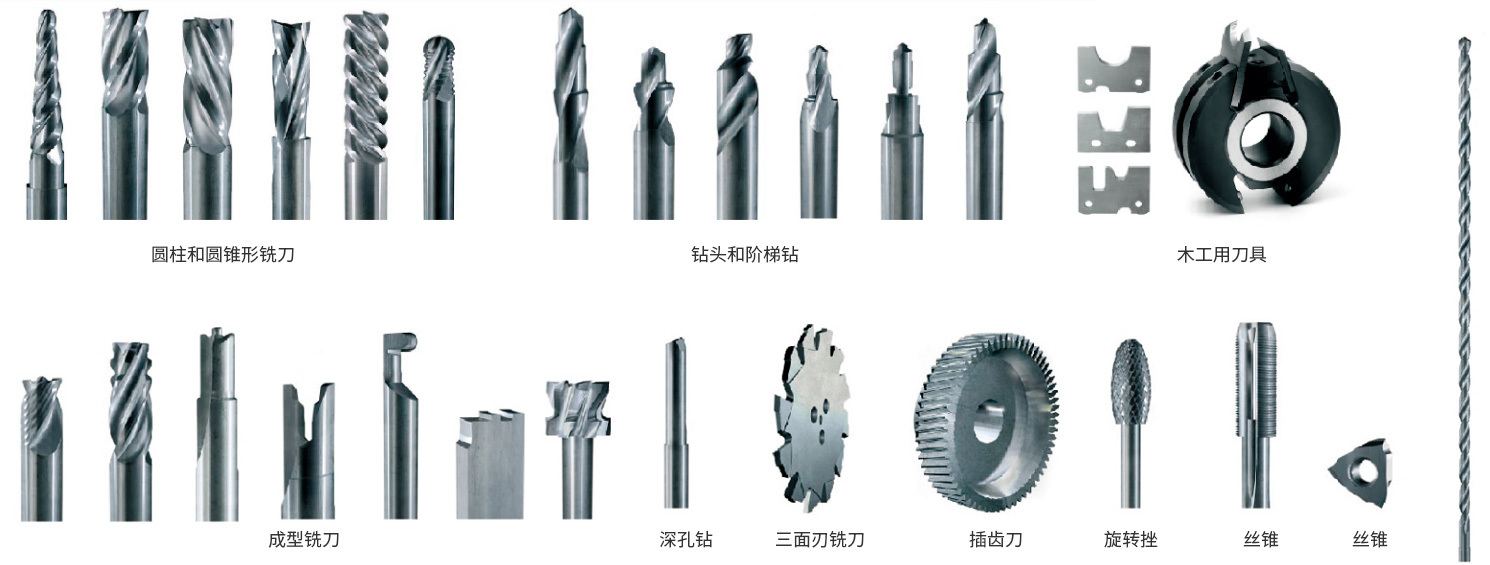

磨削各类高精度刀具

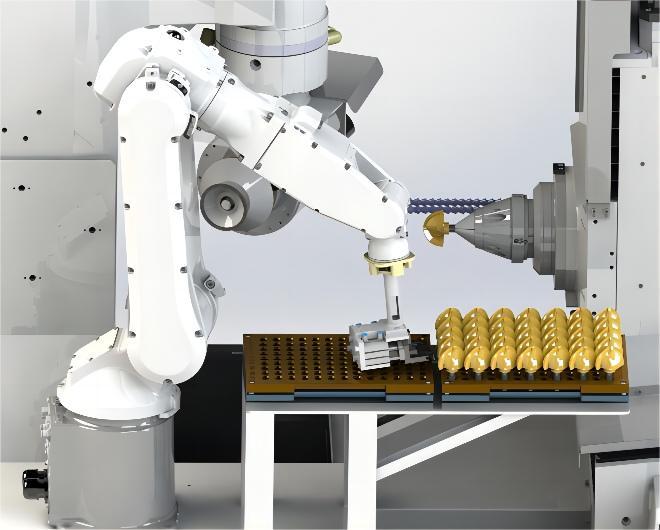

机器人上下料
 |
机器人自动化功能： 工件跳动自动探测/工件自动装载
|
关键词： 五轴数控刀具磨床
